ឧបករណ៍វាស់ថាមពល AC ប្រភេទ Din-rail

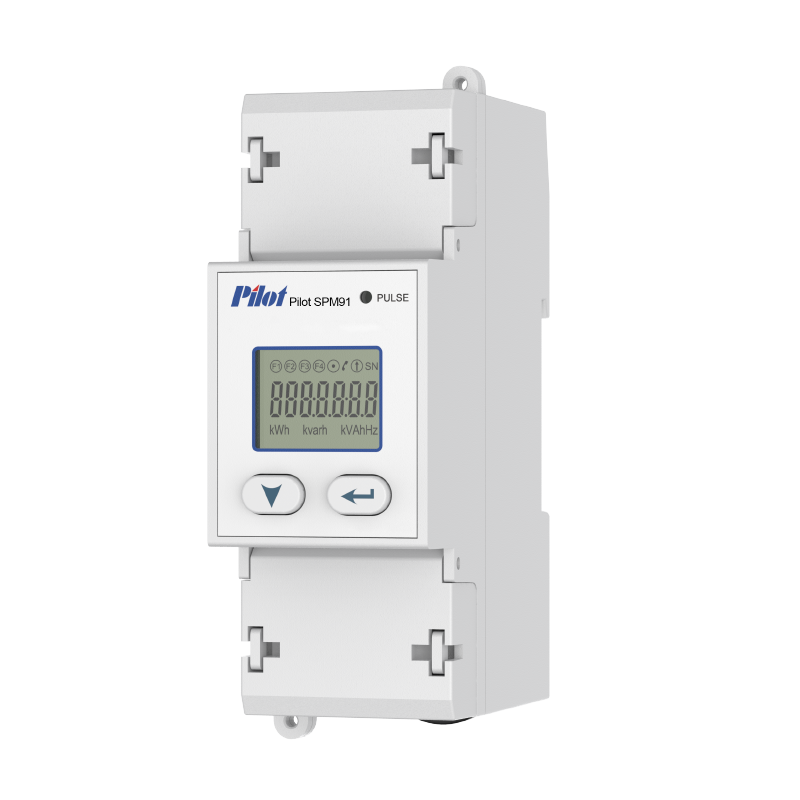

Din-Rail AC Single Phase Energy Meter SPM91 230V 63A ជាមួយ Modbus
ឯកសារសំខាន់ៗ
កម្មវិធីដែលត្រូវគ្នា។
ប្រព័ន្ធ Smart PiEMS
- SPM91 ផ្តល់ជូននូវតម្លៃដ៏គួរឱ្យទាក់ទាញ និងការប្រកួតប្រជែងនៃម៉ែត្រថាមពលដែលភ្ជាប់ដោយផ្លូវដែក DIN តែមួយដំណាក់កាល ដែលល្អសម្រាប់កម្មវិធីអាជីវកម្ម ឧស្សាហកម្ម និងលំនៅដ្ឋាន។ រួមបញ្ចូលគ្នាជាមួយ RS485port, Modbus-RTU ឬពិធីការទំនាក់ទំនង DL/T 645 វាធ្វើឱ្យមានភាពងាយស្រួលក្នុងការរួមបញ្ចូលការវាស់វែងចែកចាយអគ្គិសនីទៅក្នុងប្រព័ន្ធគ្រប់គ្រងថាមពល Smart PiEMS ។
- ឧបករណ៍វាស់ថាមពលផ្លូវដែក SPM91 DIN គឺជាប្រភេទម៉ែត្រអគ្គិសនីតែមួយដំណាក់កាលថ្មី។ ម៉ែត្រនេះត្រូវបានអនុលោមទាំងស្រុងទៅនឹងតម្រូវការទាក់ទងនៃស្តង់ដារអន្តរជាតិ IDT IEC 62053-21:2003 (ថ្នាក់ទី 1) ។ វាគឺជាការរួមបញ្ចូលនៃបច្ចេកទេសមីក្រូអេឡិចត្រូនិចទាន់សម័យ សៀគ្វីរួមបញ្ចូលខ្នាតធំពិសេស បច្ចេកទេសកម្រិតខ្ពស់នៃបច្ចេកទេសគំរូឌីជីថល និងបច្ចេកទេស SMT ជាដើម។
SPM91 ត្រូវបានប្រើសម្រាប់វាស់ថាមពលសកម្ម វ៉ុល ចរន្ត ថាមពលសកម្ម ថាមពលប្រតិកម្ម ថាមពលជាក់ស្តែង កត្តាថាមពល បញ្ចូលថាមពលសកម្ម ថាមពលបញ្ចេញថាមពល ថាមពលប្រតិកម្មបញ្ចូល ថាមពលប្រតិកម្មទិន្នផល ថាមពលសកម្មសរុប ថាមពលប្រតិកម្មសរុបនៅក្នុងការវាយតម្លៃ។ ប្រេកង់ 50Hz ឬ 60Hz សៀគ្វីចរន្តឆ្លាស់ដំណាក់កាលតែមួយ។ វាបង្ហាញថាមពលសកម្មសរុប វ៉ុល ចរន្ត ថាមពលសកម្មតាមរយៈ LCD និងត្រូវបានកំណត់លក្ខណៈដោយភាពជឿជាក់ល្អ ទំហំតូច ទំងន់ស្រាល រូបរាងស្រស់ស្អាត និងងាយស្រួលតំឡើង។
ជាក់លាក់
| វ៉ុលដែលបានវាយតម្លៃ | 230Vac, ដោយផ្ទាល់ |
| បានវាយតម្លៃ (អតិបរមា) បច្ចុប្បន្ន | 5(63) ផ្ទាល់ |
| ប្រេកង់បញ្ចូល | 50Hz ឬ 60Hz |
| ការផ្គត់ផ្គង់ថាមពល | ការផ្គត់ផ្គង់ដោយខ្លួនឯង 230V, (184V-275V) |
| ចាប់ផ្តើមបច្ចុប្បន្ន | 0.4% Ib |
| ការប្រើប្រាស់ថាមពល | |
| ទ្រព្យសម្បត្តិអ៊ីសូឡង់ | ប្រេកង់ថាមពលទប់ទល់នឹងតង់ស្យុង: AC 2 KV Impulse withstand voltage: 6KV |
| ភាពត្រឹមត្រូវ | ថ្នាក់ទី 1 (IEC62053-21) |
| ទិន្នផលជីពចរ | 1000imp / kWh |
| ការទំនាក់ទំនង | ទិន្នផល RS485, អាសយដ្ឋានពិធីការ Modbus-RTU: 1~247 អត្រា Baud: 2400bps, 4800bps, 9600bps |
| របៀបភ្ជាប់ | 1 ដំណាក់កាល 2 ខ្សែ |
| វិមាត្រ | 36 × 100 × 70 ម។ |
| របៀបដំឡើង | ផ្លូវដែក DIN ស្តង់ដារ ៣៥ ម។ |
| បរិយាកាសប្រតិបត្តិការ | សីតុណ្ហភាពប្រតិបត្តិការ: -20 ℃ ~ + 55 ℃ សីតុណ្ហភាពផ្ទុក: -25 ℃ ~ + 70 ℃ សំណើមដែលទាក់ទង: 5% ~ 95%, មិន condensing |
| ការធ្វើតេស្តភាពស៊ាំនៃចរន្តអគ្គិសនី | IEC61000-4-2, កម្រិត 4 |
| ការធ្វើតេស្តភាពស៊ាំដោយវិទ្យុសកម្ម | IEC61000-4-3, កម្រិត 3 |
| តេស្តអភ័យឯកសិទ្ធិឆ្លងចរន្ត/ផ្ទុះលឿនអគ្គិសនី | IEC61000-4-4, កម្រិត 4 |
| ការធ្វើតេស្តភាពស៊ាំកើនឡើង (1,2/50μs ~ 8/20μs) | IEC61000-4-5, កម្រិត 4 |
| ការបំភាយឧស្ម័នដែលបានធ្វើឡើង | EN55022 ថ្នាក់ B |
| ការបំភាយវិទ្យុសកម្ម | EN55022 ថ្នាក់ B |
